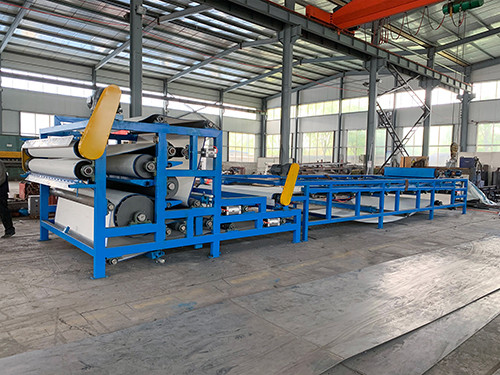

濃縮型帶式壓濾機是一種資源回收和環境治理的固液分離設備，廣泛用于造紙、石油化工、食品、印染、煤礦、冶金鋼鐵、礦山等工礦企業的工業廢水和城市處理廠產生的污泥進行機械脫水。

濃縮型帶式壓濾機結構原理：

    結構包括機架、重力脫水段、壓榨段、泥耙、驅動裝置、濾帶清洗裝置、濾帶漲緊裝置、濾帶跟蹤及糾偏系統、濾液收集盤及排水管、內部電線及管道等，全部使用耐磨耐腐蝕材料，確保設備長時間穩定運行。

    1、污泥混合及給料裝置。

    由污泥混合罐與給料兩部分組成。物料與絮凝劑經混合充分反應后流至布料器，通過布料器將物料平鋪帶式濃縮機進行重力脫水。

    2、漲緊裝置。

    漲緊裝置的作用是由上、下張緊輥和張緊氣缸、調壓表閥等組成。濾帶張力可在50—78N/cm范圍內進行調整。上、下濾帶張力可分別調壓。

    3、傳動裝置。

    本機型濾帶傳動采用變頻調速減速機。進行人工控制調速帶行走速度為1—10米/分，正常速度一般為2—3米/分。

    4、調偏裝置。

    調偏裝置有調偏輥和校正氣缸、調壓表、閥及濾帶校正控閥等組成。

    5、過濾壓榨裝置。

    過濾壓榨裝置由上、下濾帶、重力脫水段、 “ S”形壓榨段等組成?！癝”形壓榨段由若干個不同直徑脫水輥筒組成，在濾帶張力作用下，使之做“S”形的包繞擠壓，輥筒直徑由大逐漸變小，形成一定的壓強梯度，使之污泥受到由壓強逐漸變大的壓榨過程。

    6、沖洗裝置。

    沖洗裝置由噴咀、擋水橡膠板等組成。接通沖洗水泵（壓力≥0.4Mpa）即可連續沖洗濾帶。

    7、卸料裝置。

    由刀架、刮刀板、卸料輥、拉緊彈簧等組成。

    8、機架。

    由碳鋼型鋼焊接而成。
