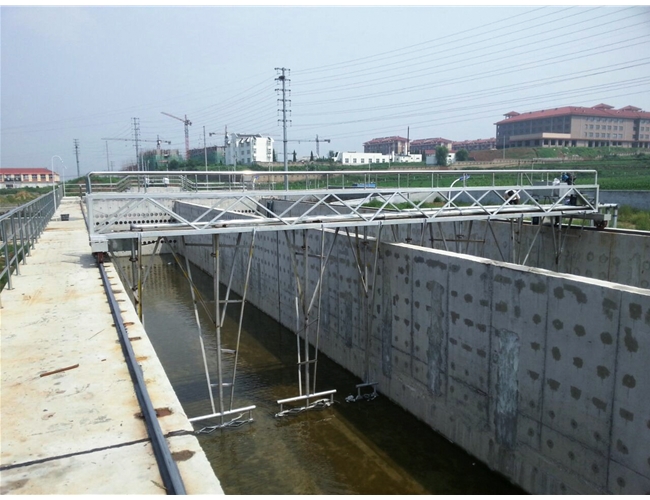

行車式虹吸泥機
一、概述
行車式虹吸泥機一般用于給水工程平流沉淀池，也可用于其他類似工程的平流式沉淀池。一端進水，另一端集水槽出水，往復行走吸排池底污泥。吸泥方式為虹吸式，虹吸式采用潛水泵配水射器或真空泵來形成真空，利用沉淀池與排泥槽內的液位差排泥。與刮泥機相比其優勢在于被吸排污泥粒度小，難沉淀,不擾動水體，但含水率較高（一般大于99%）。
被吸污泥直接排到池外，避免了污染的位移動作，減少了污泥干涉現象，帶斜板或斜管的沉淀效果會更好。具備虹吸條件（一般為2.5m水位差）可省去污泥泵，即可采用虹吸式吸泥機，反之需采用泵吸泥機。
行車式虹吸泥機主要由行車桁架、走道板、驅動機構、吸泥系統、刮泥板、真空系統、緊固件組成。其附件有行走鋼軌、動力電纜線、電控箱等。
二、型號表示方式：
三、設備技術參數及結構
1、外形技術參數
|
型號
|
軌距
(mm)
|
行車速度
（m/min）
|
功率
|
配用輕軌
(kg/m)
|
|
行走
|
真空泵
|
|
BYHX-4
|
4300
|
1.0-2.0
|
0.55
|
0.75
|
15或18
|
|
BYHX-6
|
6300
|
2*0.55
|
|
BYHX-8
|
8300
|
|
BYHX-10
|
10300
|
|
BYHX-12
|
12300
|
|
BYHX-14
|
14300
|
2*0.55
|
1.5
|
|
BYHX-16
|
16300
|
2*0.75
|
|
BYHX-18
|
18300
|
|
BYHX-20
|
20300
|
18或22
|
|
BYHX-22
|
22300
|
2、設備結構
（1）吸泥機主梁
BYHX型行車式虹吸泥機主梁一般采用方管(碳鋼或不銹鋼)焊接而成。碳鋼材質主梁采用熱鍍鋅防腐工藝加工處理，有足夠的強度和剛度，安全系數高，可確保5年內不銹蝕。上面鋪設走道板，端梁采用槽鋼焊接結構件，端梁與主梁用螺栓連接，端梁下部裝有驅動裝置、主動輪、從動輪主軸及軸承。
（2）驅動裝置
BYHHX型行車式虹吸泥機為雙邊驅動結構，采用減速機+行走鋼輪，安裝在端梁上，具有運行平穩，能源消耗少，噪音小，檢修方便簡單等特點，在各種工況下都能傳遞所需要的功率和扭矩。
（3）真空系統
真空系統由真空泵、氣水分離箱、電ji點真空表、破壞虹吸電磁閥、水封箱等組成，設置在出泥端的工作橋上，以便于操作和觀察。
（4）吸泥系統
吸泥管采用304不銹鋼管均勻排列在池底部，固定在不銹鋼結構件上，一端伸入池底與扁嘴吸口相連，并設有不銹鋼支撐，另一端與排泥總管相連，排泥總管伸向橋一端的排泥槽內的水封箱中，橋端排泥管上部有支管與虹吸系統相連。
（5）刮泥板：刮泥板采用304不銹鋼菱形刮板，與吸泥管軸線成45°，行車式虹吸泥機運行時將吸口與吸口之間的污泥推向吸口，使排泥均勻。吸泥嘴與吸泥管采用法蘭連接。
（6）與吸泥機配套的鋼軌兩端設有行走限位裝置。
吸泥機的4個輪同時在鋼軌上行走，車輪與鋼軌嚙合緊湊，不會發生啃軌、爬軌現象，行走限位裝置（行程開關）安裝在行走鋼軌兩端，可起到行走換向作用。行車行走平穩，噪音小。
四、工作原理
行車式虹吸泥機一般停駐在沉淀池的出水端，首先向水封箱內注水，浸沒住管口上方約100mm，同時啟動真空泵抽吸吸泥管內的空氣，管道內形成一定真空后，泥水則會通過吸泥管源源不斷地將污泥抽向池外排出。此時電ji點壓力表的觸點信號關閉真空泵，同時啟動驅動電機使排泥機沿鋼軌前進時，吸泥管不斷吸泥排泥，到達沉淀池另一端，碰觸返程行程開關時，驅動電機先停止然后反向運轉，排泥機開始返程運行排泥，當運行到初始位置時，碰觸行程開關，吸泥機停止，電磁閥自動打開，使空氣進入虹吸系統，將真空破壞，則停止排泥。
五、特點
1、虹吸方式有水射器和真空泵二種形式可供選擇，采用虹吸式結構具有節省能耗等優點。
2、行走平穩，無噪音，長距離行走無爬軌現象。
3、水泵連接端口，可實現不停水檢修。
4、功能擴展：可制成泵虹兩用，且可設置反沖洗或采用無堵泵防止堵塞?？膳涮啄辔粌x實現在線控制，PLC控制可實現全程或半程全自動運行。
5、對更細污泥（粒徑小于0.1mm）吸泥效果更為突出。
6、可根據用戶工藝要求設計或調定排泥量以節約用水。
7、刮泥板及吸泥嘴，有效排除池底污泥等多種沉淀物。
